XENON FLASH LAMP MODULE
キセノンフラッシュランプモジュール

ミトリカのキセノンフラッシュランプモジュールには2Wタイプと5Wタイプのラインナップがあり、5Wタイプには出力位置によりサイドオンタイプとヘッドオンタイプ、出力方式により標準タイプとファイバタイプ、電極方向により水平タイプと垂直タイプのバリエーションがございます。2Wタイプは5Wタイプと光出力は同等ですが、サイズを半分にし、よりコンパクトに仕上がっています。これにより、お客様の要求仕様に合わせてご選択頂けます。
放射スペクトルは紫外域から赤外域まで広範囲にわたりますので、さまざまな用途で利用可能です。完全社内生産による純国産品で、高い安定性と出力性能を持つ長寿命のランプモジュールです。また、2Wタイプには、ミトリカ独自のスリープ機能も搭載されており、省エネ性能にも大変優れています。販売価格や詳細につきましては、メールフォームまたはお電話、ファックスにてお気軽にお問合せください。

5Wキセノンフラッシュランプモジュール（XFM050シリーズ）

キセノンフラッシュランプ、トリガソケット及び制御電源を一体化しコンパクトにしたもので、分析装置などの光源として組込みが容易です。
・光出力が高安定で分析用に最適です。
・エネルギーは5Wと強力です。
・キセノンフラッシュランプは長寿命です。
・放射スペクトルは紫外線から赤外線まで広範囲です。
・低発熱のため連続運転が可能で、静音です。
・ファイバアダプタタイプも用意しております。
・本体にノイズ抑制用のフィルタを内蔵しております。

形式選択ガイド

キセノンフラッシュランプモジュール型番

型番	仕様		電極向き	主放電ｺﾝﾃﾞﾝｻｰ容量(μF)
XFM050-000	標準タイプ	サイドオンタイプ	垂直電極	0.047μF
XFM050-001				0.11μF
XFM050-002				0.22μF
XFM050-003				0.28μF
XFM050-010			水平電極	0.047μF
XFM050-011				0.11μF
XFM050-012				0.22μF
XFM050-013				0.28μF
XFM050-100		ヘッドオンタイプ	垂直電極	0.047μF
XFM050-101				0.11μF
XFM050-102				0.22μF
XFM050-103				0.28μF
XFM050-110			水平電極	0.047μF
XFM050-111				0.11μF
XFM050-112				0.22μF
XFM050-113				0.28μF
XFM050-200	ファイバアダプタタイプ	サイドオンタイプ	SMAコネクタ	0.047μF
XFM050-201				0.11μF
XFM050-202				0.22μF
XFM050-203				0.28μF
XFM050-300		ヘッドオンタイプ	SMAコネクタ	0.047μF
XFM050-301				0.11μF
XFM050-302				0.22μF
XFM050-303				0.28μF

キセノンフラッシュランプモジュール仕様

項目		XFM050シリーズ
出力	アークサイズ	1.5mm
	面板材質	UV ガラス
	光出力波長範囲	185～2000nm
	光出力安定度	Max. 2.0%　1）
	保証放電回数	10億回
	最大平均ランプ入力	連続　5W　2）
	放電コンデンサ容量	0.047/0.11/0.22/0.28μF　3）
	主放電電圧可変範囲	400V～600V　4）
入力	入力DC電圧	Min. 11V～Max. 28V
	入力電流実効値	11V: Max. 1.4A
	トリガ入力	5V(約 10mA), 10μsec　以上
	トリガ極性	Lo⇒Hiレベルでトリガ開始
	ランプ発光周波数	Max. 530Hz
	トリガ入力抵抗	390Ω
冷却方法		自然空冷　5）
動作周囲温度		0～40℃
保存温度		-40～90℃
動作時・保存時湿度		Max. 95%Rh (結露なきこと)
質量	標準タイプ	250g/XFM050-0 310g/XFM050-1
	ファイバタイプ	270g/XFM050-2 330g/XFM050-3

1) 光出力安定性の計算式は、下記になります。
　　光出力安定度(％)　＝　100×(光出力標準偏差/平均光出力)
2) 最大平均ランプ入力は、1発光あたり最大ランプ入力エネルギーとランプ発光周波数の積となります。
3) 形式を選択して、一つの放電コンデンサ容量を選べます。
4) 本体の可変トリマで調整、または外部からのレベル信号入力3.2V～4.8Vにて可変できます。
5) 筐体の温度が50℃を超える場合は、冷却が必要です。

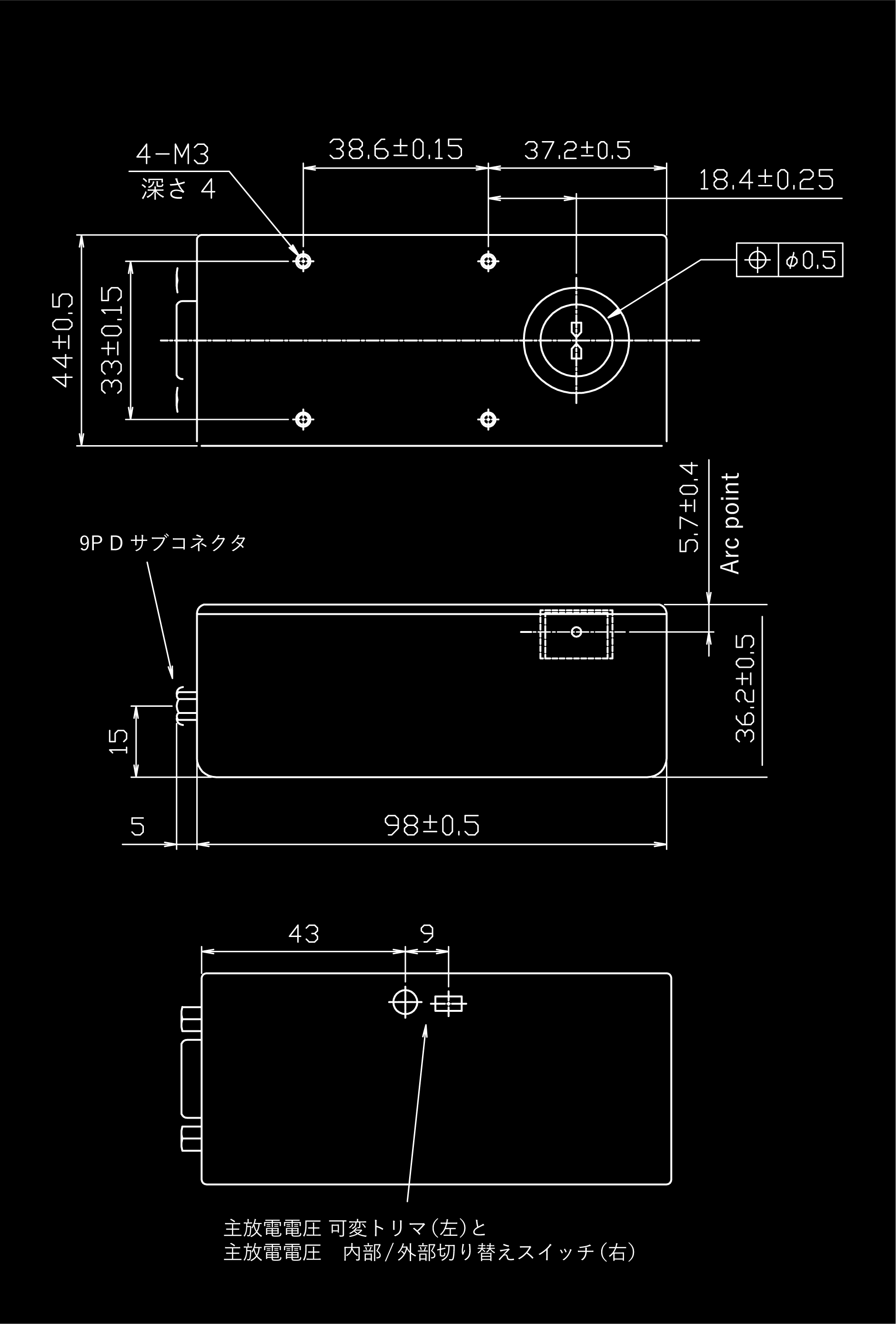

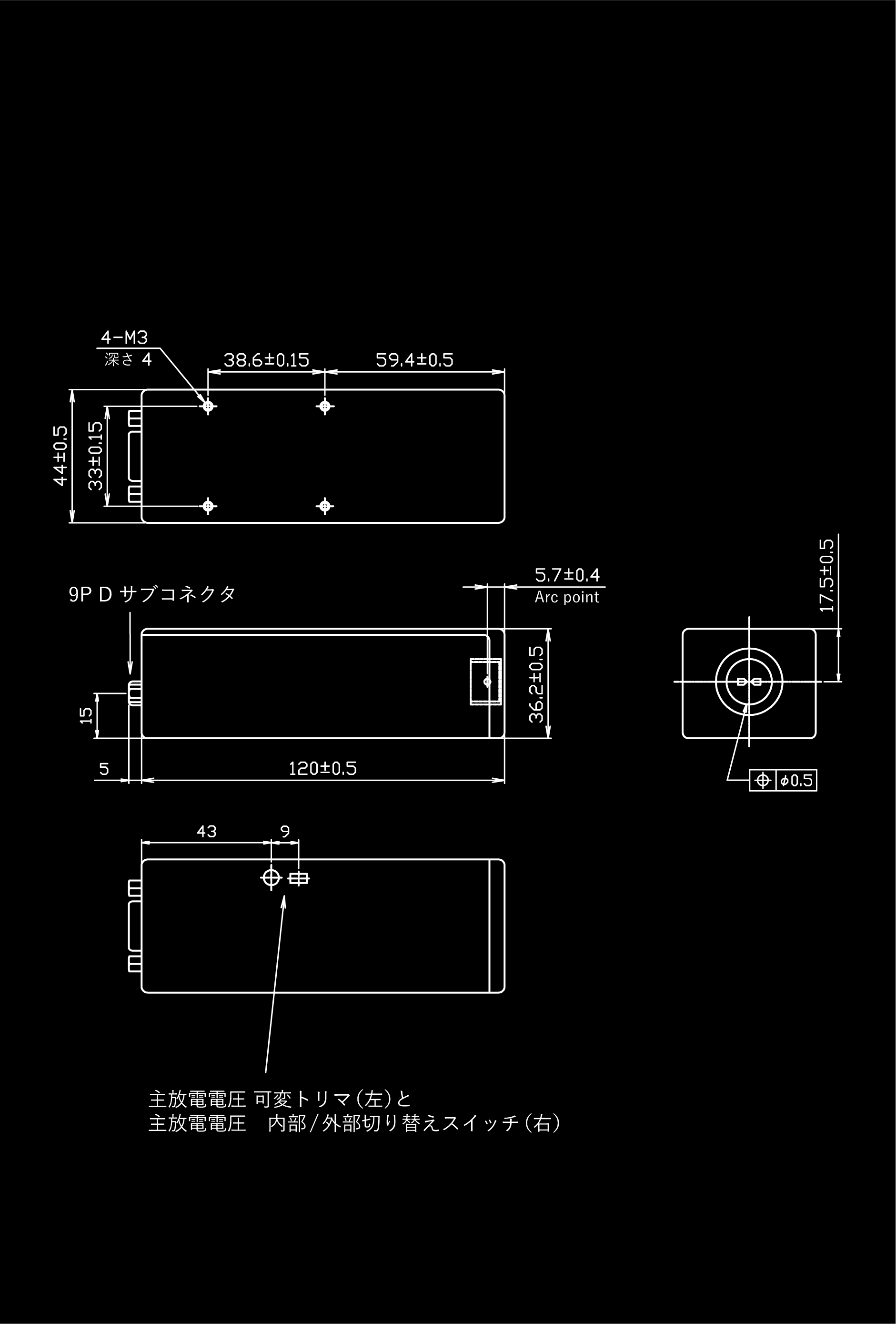

5Wキセノンフラッシュランプモジュール標準タイプ（XFM050シリーズ）

標準タイプ　サイドオン　垂直電極

XFM050-00□

標準タイプ　サイドオン　水平電極

XFM050-01□

標準タイプ　ヘッドオン　垂直電極

XFM050-10□

標準タイプ　ヘッドオン　水平電極

XFM050-11□

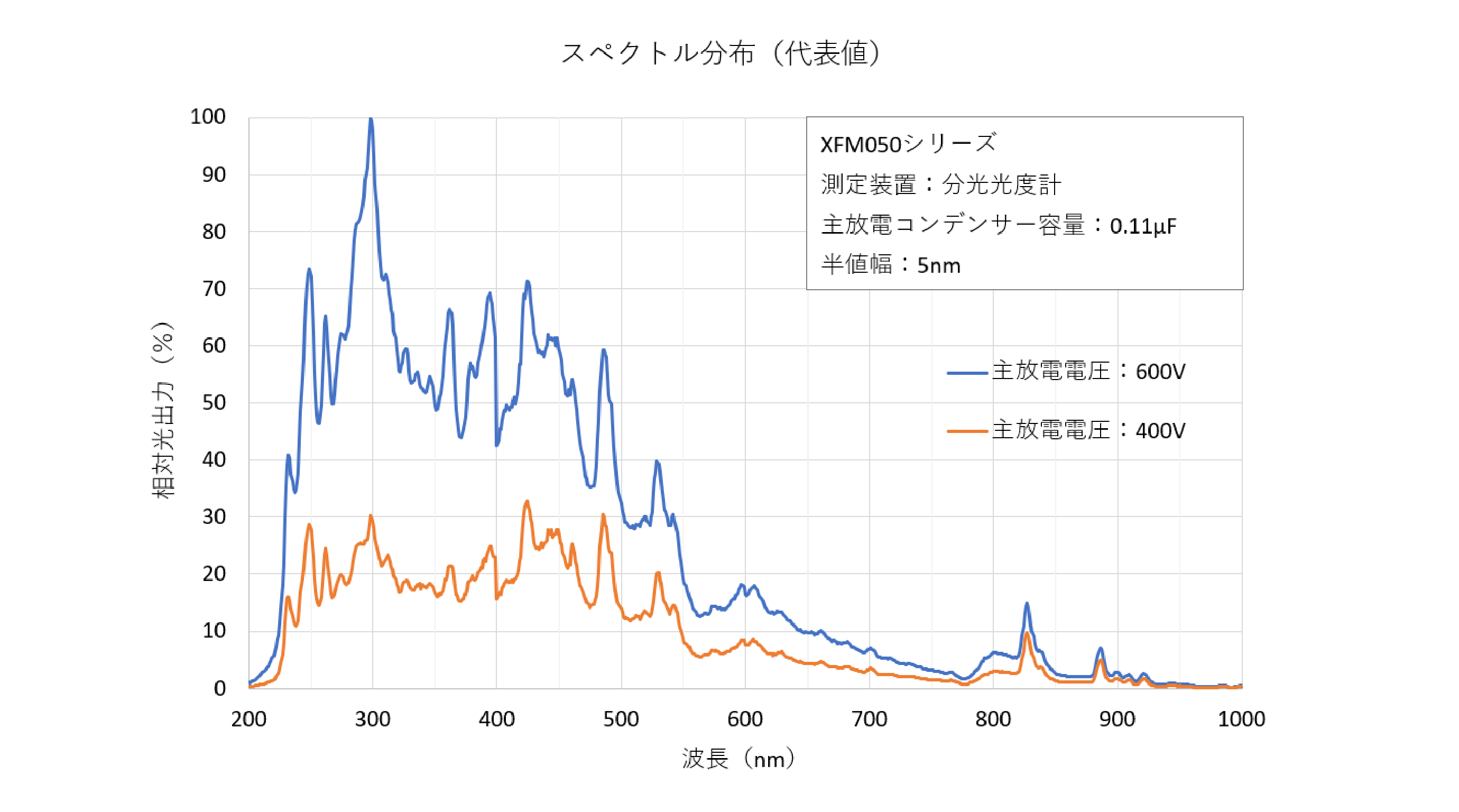

5Wキセノンフラッシュランプモジュール標準タイプスペクトル分布

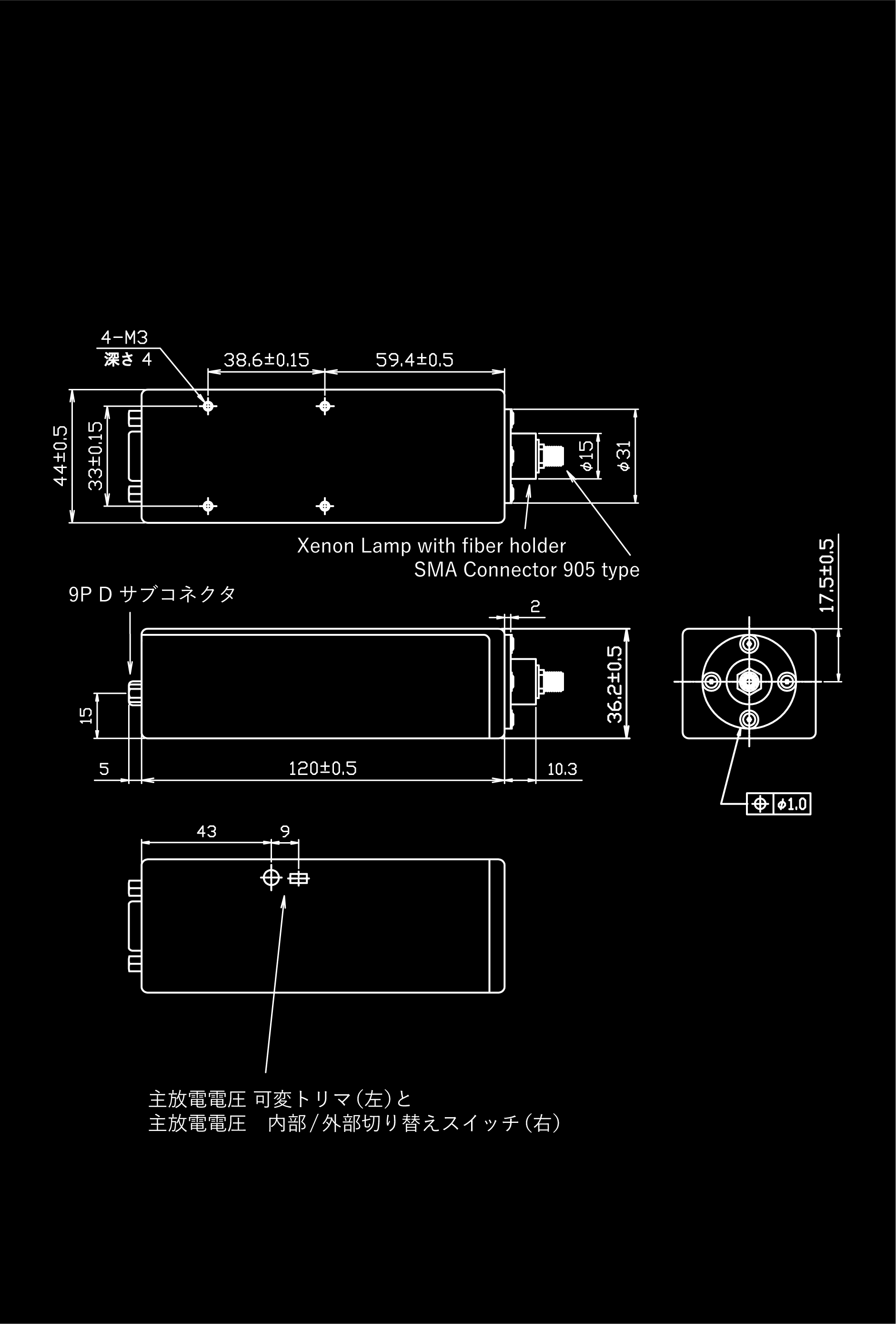

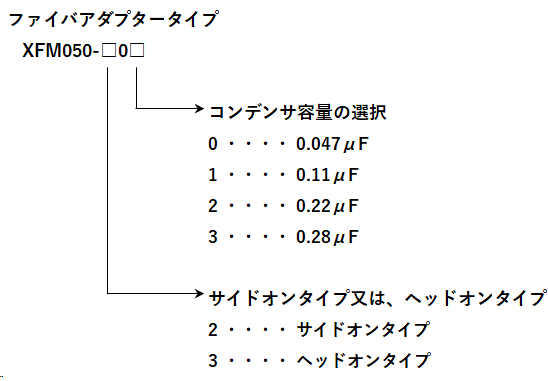

5Wキセノンフラッシュランプモジュールファイバアダプタタイプ（XFM050シリーズ）

ファイバアダプタタイプサイドオン

XFM050-20□

ファイバアダプタタイプヘッドオン

XFM050-30□

2Wキセノンフラッシュランプモジュール（XFM020シリーズ）

本モジュールは5Wキセノンフラッシュランプモジュールと同等の光出力があり、外形寸法は半分にしたコンパクトなモジュールで、分析装置などの光源として組込みが容易です。
・光出力はMax2.0％CVと高安定で分析用に最適です。
・キセノンフラッシュランプは保証放電回数10億回と長寿命です。

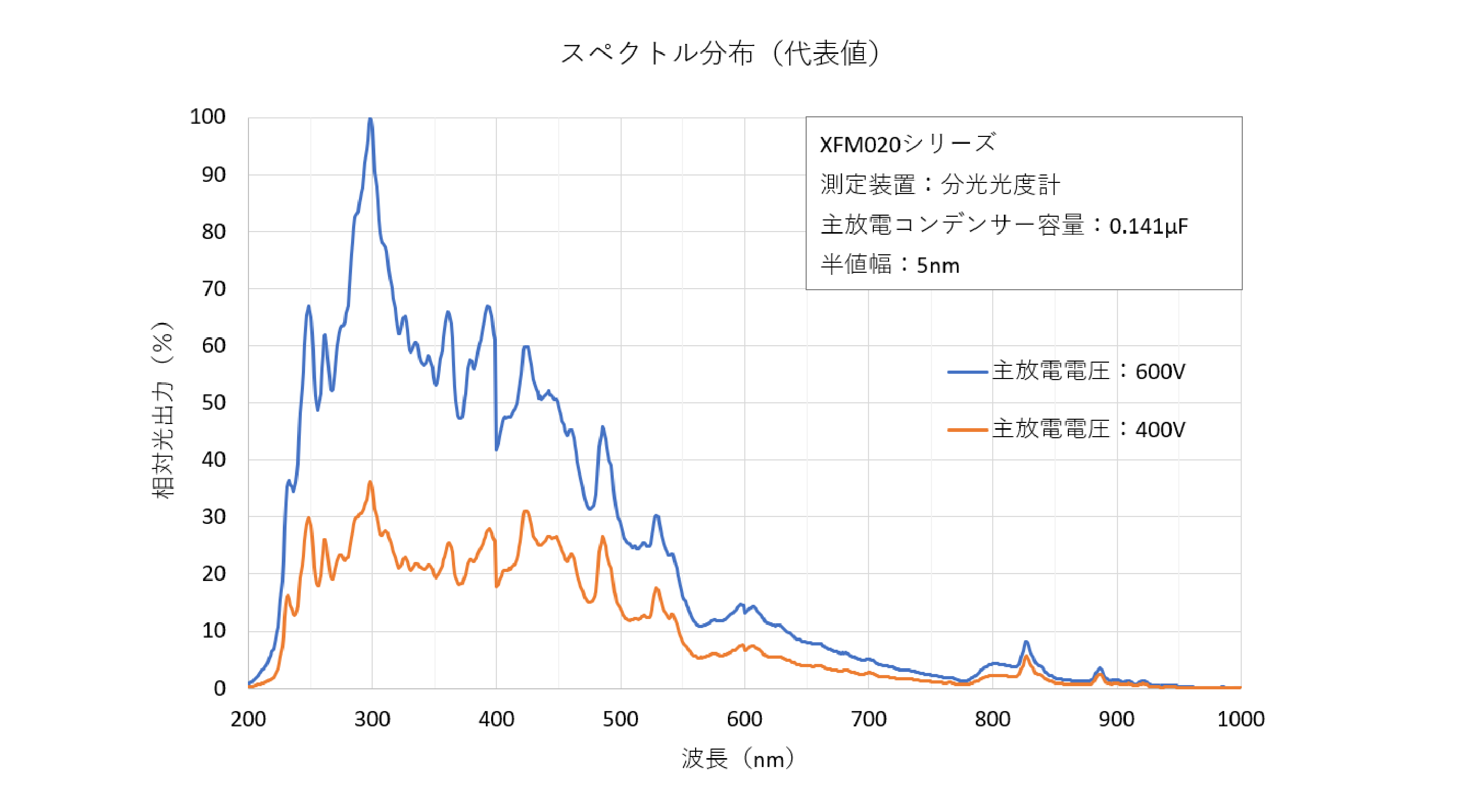

・放射スペクトルは紫外線から赤外線まで広範囲です。
・低発熱のため連続運転が可能です。運転音は50ｄB以下で静音です。
・動作電源電圧はDC4.75V～26.4Vと広く、電圧フリー設計です。
・スリープ機能により待機時の消費電流を約0.1％に抑え、省エネに有効です

形式選択ガイド

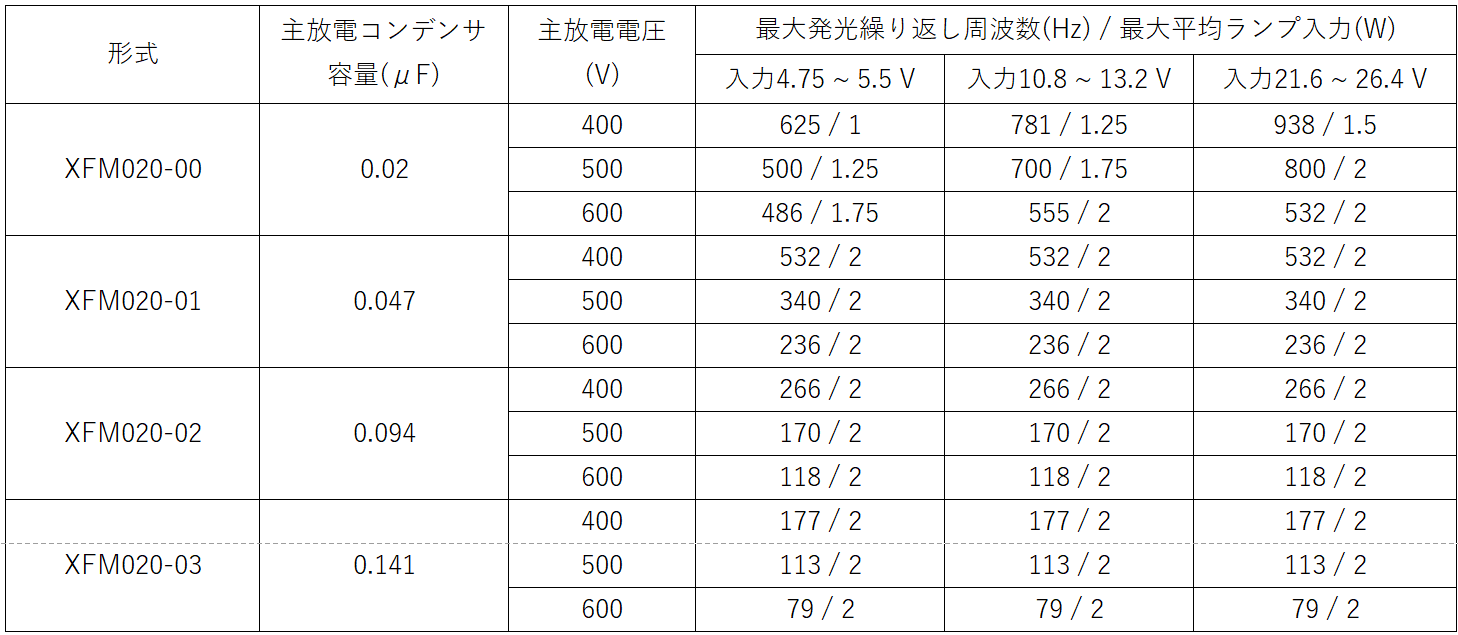

モジュール形式別　最大ランプ発光繰り返し周波数

形式	主放電コンデンサ容量(μF)	主放電電圧 (V)	最大発光繰り返し周波数(Hz) / 最大平均ランプ入力(W)
形式	主放電コンデンサ容量(μF)	主放電電圧 (V)	入力4.75 ~ 5.5 V	入力10.8 ~ 13.2 V	入力21.6 ~ 26.4 V
XFM020-00	0.02	400	625 / 1	781 / 1.25	938 / 1.5
		500	500 / 1.25	700 / 1.75	800 / 2
		600	486 / 1.75	555 / 2	532 / 2
XFM020-01	0.047	400	532 / 2	532 / 2	532 / 2
		500	340 / 2	340 / 2	340 / 2
		600	236 / 2	236 / 2	236 / 2
XFM020-02	0.094	400	266 / 2	266 / 2	266 / 2
		500	170 / 2	170 / 2	170 / 2
		600	118 / 2	118 / 2	118 / 2
XFM020-03	0.141	400	177 / 2	177 / 2	177 / 2
		500	113 / 2	113 / 2	113 / 2
		600	79 / 2	79 / 2	79 / 2

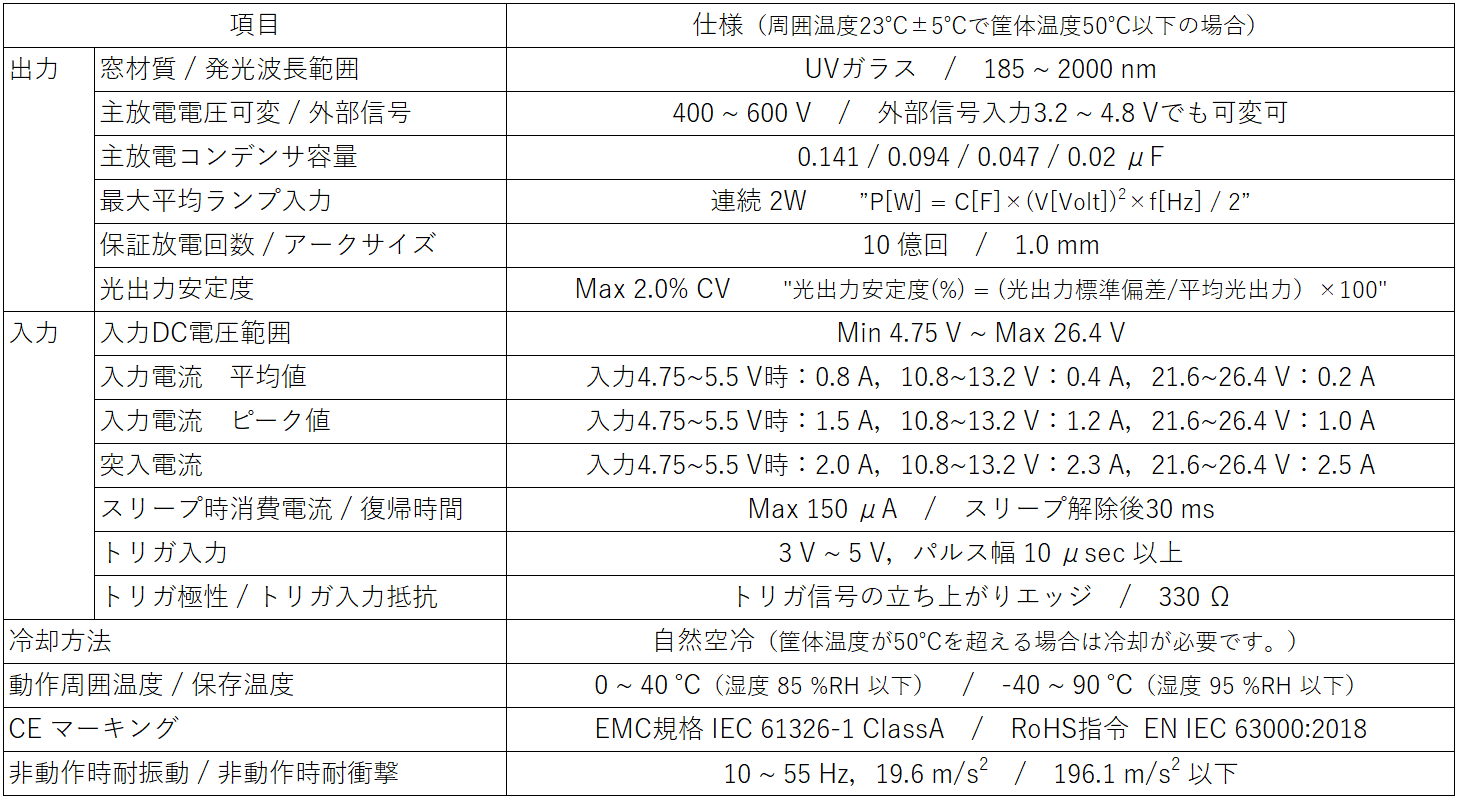

仕様

項　目		仕様（周囲温度23℃±5℃で筐体温度50℃以下の場合）
出力	窓材質 / 発光波長範囲	UVガラス　/　185 ~ 2000 nm
	主放電電圧可変 / 外部信号	400 ~ 600 V　/　外部信号入力3.2 ~ 4.8 Vでも可変可
	主放電コンデンサ容量	0.141 / 0.094 / 0.047 / 0.02 μF
	最大平均ランプ入力	連続 2W　　”P[W] = C[F]×(V[Volt])2×f[Hz] / 2”
	保証放電回数 / アークサイズ	10 億回　/　1.0 mm
	光出力安定度	Max 2.0% CV　　"光出力安定度(%) = (光出力標準偏差/平均光出力）×100"
入力	入力DC電圧範囲	Min 4.75 V ∼ Max 26.4 V
	入力電流　平均値	入力 5 V 時：0.7 A，入力 12 V 時：0.3 A，入力 24 V 時：0.2 A
	入力電流　ピーク値	入力 5 V 時：1.1 A，入力 12 V 時：0.8 A，入力 24 V 時：0.7 A
	突入電流	入力 5 V 時：1.8 A，入力 12 V 時：1.9 A，入力 24 V 時：2.1 A
	スリープ時消費電流 / 復帰時間	Max 150 μA　/　スリープ解除後30 ms
	トリガ入力	3 V ~ 5 V，パルス幅 10 μsec 以上
	トリガ極性 / トリガ入力抵抗	トリガ信号の立ち上がりエッジ　/　330 Ω
冷却方法		自然空冷（筐体温度が50℃を超える場合は冷却が必要です。）
動作周囲温度 / 保存温度		0 ~ 40 ℃（湿度 85 %RH 以下）　/　-40 ~ 90 ℃（湿度 95 %RH 以下）
CE マーキング		EMC規格 IEC 61326-1 ClassA　/　RoHS指令 EN IEC 63000:2018
非動作時耐振動 / 非動作時耐衝撃		10 ~ 55 Hz，19.6 m/s2　/　196.1 m/s2 以下
